隨著現代汽車對電子系統依賴度不斷提升，半導體器件可靠性已成為汽車行業重點關注的核心問題。從高級駕駛輔助系統、新能源汽車電源模塊，到車載傳感器、信息娛樂系統與電池管理單元，汽車半導體需在復雜嚴苛的環境工況下保持穩定工作狀態。

汽車半導體器件與消費電子產品的使用標準存在差異，需要長期承受多重環境考驗：極端高低溫變化快速熱循環交變高濕度密閉環境長期機械振動負荷長周期使用壽命要求機艙復雜惡劣工況

半導體器件若出現性能異常，容易引發整車系統工作故障、行車安全隱患，還可能造成產品召回與經濟損失。為保障長期使用穩定性，汽車集成電路在投入市場前，均需完成成套規范化認證測試。

AEC-Q100 是汽車半導體行業應用范圍較廣的可靠性鑒定規范之一，明確了汽車級集成電路的環境應力測試要求，成為全球半導體制造領域重要的參考基準。環境試驗箱在可靠性評估流程中承擔關鍵作用，可在實驗室可控條件下，模擬產品多年實際承受的環境應力老化過程。

本文全面解讀 AEC-Q100 相關知識，包含標準定義、主流環境壓力測試項目、可靠性考核目標、適配測試設備，以及環境試驗箱在汽車半導體認證過程中的應用價值。

什么是 AEC-Q100？

AEC-Q100 是汽車電子委員會針對車載應用集成電路制定的可靠性鑒定規范，明確了汽車工況下半導體器件的應力測試與認證相關要求。

該標準廣泛適用于：汽車半導體生產廠商整車制造企業汽車一級供應鏈企業第三方可靠性檢測實驗室電子元器件制造企業

規范的核心目的，是保障半導體器件在整車全生命周期內，能夠耐受各類惡劣環境工況影響。AEC-Q100 認證包含多項加速環境應力與電氣應力測試，用于在產品上市前識別潛在失效機理。

為什么汽車半導體可靠性至關重要

現代汽車搭載數百至上千個半導體器件，負責控制多項核心車載系統：發動機控制單元?jiǎng)恿ο到y(tǒng)電子組件電池管理系統自動駕駛輔助系統車載信息娛樂模塊雷達傳感裝置激光雷達系統新能源汽車動力模塊

這類系統常運行在復雜工況中，包含機艙高溫、環境高濕、冷熱沖擊、持續振動、電壓波動等條件。汽車半導體需要在長期環境應力作用下，維持穩定性能輸出。

相較于消費級電子產品，汽車集成電路故障會直接影響整車行駛安全與運行穩定性，因此車載半導體認證規范，比普通商用電子產品測試要求更為嚴苛。

AEC-Q100 溫度等級

AEC-Q100 按照工作溫度區間，將半導體器件劃分為多個溫度等級，適配不同車載工況場景。

0 級工作溫度范圍：-40°C 至 +150°C多用于機艙高溫場景、電力電子等高負荷汽車應用。

1 級工作溫度范圍：-40°C 至 +125°C普遍適用于汽車控制系統及機艙電子器件。

2 級工作溫度范圍：-40°C 至 +105°C適配中等負荷的汽車環境應用場景。

3 級工作溫度范圍：-40°C 至 +85°C常應用于車內民用電子及信息娛樂類設備。

4 級工作溫度范圍：0°C 至 +70°C僅適用于工況環境相對溫和的汽車配套設備。

AEC-Q100 中的環境壓力測試

環境壓力測試是 AEC-Q100 認證的重要組成部分，通過施加加速環境工況，模擬產品多年運行應力，在短周期內完成可靠性考核。

測試核心作用：識別產品潛在設計與工藝缺陷評估器件長期使用可靠水平加速材料與結構失效機理顯現驗證封裝結構完整性能考核器件熱耐受能力

環境試驗箱是開展此類鑒定測試不可或缺的專用設備。

溫度循環測試

溫度循環是 AEC-Q100 認證里較為核心的測試項目，通過反復交替切換高低溫環境，考核半導體器件耐受能力。

常用測試溫區：-55°C 至 +125°C-40°C 至 +150°C

主要用于評估半導體材料因反復熱脹冷縮產生的熱疲勞影響，可有效識別焊料疲勞、封裝開裂、分層剝離、鍵合線損傷、互連線路老化等潛在問題。

適配 AEC-Q100 測試的熱循環試驗箱，需具備精準溫控、穩定升降溫速率、良好溫度均勻性以及適合長期連續運行的性能條件。

熱沖擊試驗

熱沖擊測試讓半導體器件在冷熱極端環境間實現快速溫度切換，與常規溫度循環相比，可縮短高低溫過渡時間，放大結構機械應力，便于發現半導體封裝內部隱藏缺陷。

多用于考核封裝完整性、芯片附著可靠性、材料適配性及結構機械耐久性能。用于汽車半導體檢測的熱沖擊試驗箱，需配備快速溫變切換結構與分區穩定控溫能力。

高溫工作壽命（HTOL）

HTOL 測試考核半導體在高溫加電偏置條件下的長期運行可靠性，模擬實際長期工作應力，加速器件老化進程。

可用于分析器件損耗機理、長期電氣穩定性、可靠性壽命預估。溫度高低直接影響半導體老化速率，開展高溫工作壽命測試的環境艙，需在數百至數千小時測試周期內，保持溫度參數平穩可控。

高溫存儲壽命（HTSL）

HTSL 測試在無電偏置狀態下，將半導體器件置于高溫環境靜置存放，評估長期熱暴露條件下的材料穩定性與封裝耐久性能。

能夠排查材料老化氧化、封裝結構穩定性、芯片附著異常等隱患，多采用高溫烘箱與環境試驗箱配合完成。

溫度濕度偏差 (THB) 測試

THB 測試集合高溫、高濕度與電偏置三種條件，加速潮濕誘因引發的器件失效現象。

典型測試條件：85°C、85% RH 持續加電運行主要考核器件耐腐蝕能力、水汽滲透防護、絕緣可靠性及電化學遷移抑制能力。開展 THB 測試的溫濕度試驗箱，需具備穩定的溫濕度同步調控精度。

HAST 高加速應力測試

HAST 高加速應力測試在汽車半導體可靠性驗證中應用廣泛，集合高溫、高濕、高壓環境條件，加速水汽引發的器件性能退化。

相較于傳統 THB 測試，HAST 可大幅縮短測試周期，常用于 IC 封裝可靠性、耐濕性能、腐蝕機理分析及失效機制加速驗證。濕度敏感型半導體器件的 AEC-Q100 認證，通常會納入 HAST 測試流程。

功率溫度循環（PTC）

功率溫度循環測試用于考核半導體在自身反復發熱與冷卻過程中的可靠性能，在功率半導體、IGBT 模塊、新能源汽車電力電子器件檢測中尤為重要。

可排查焊料疲勞、熱界面老化、引線鍵合失效等問題，也是新能源汽車半導體循環可靠性評估的重要項目。

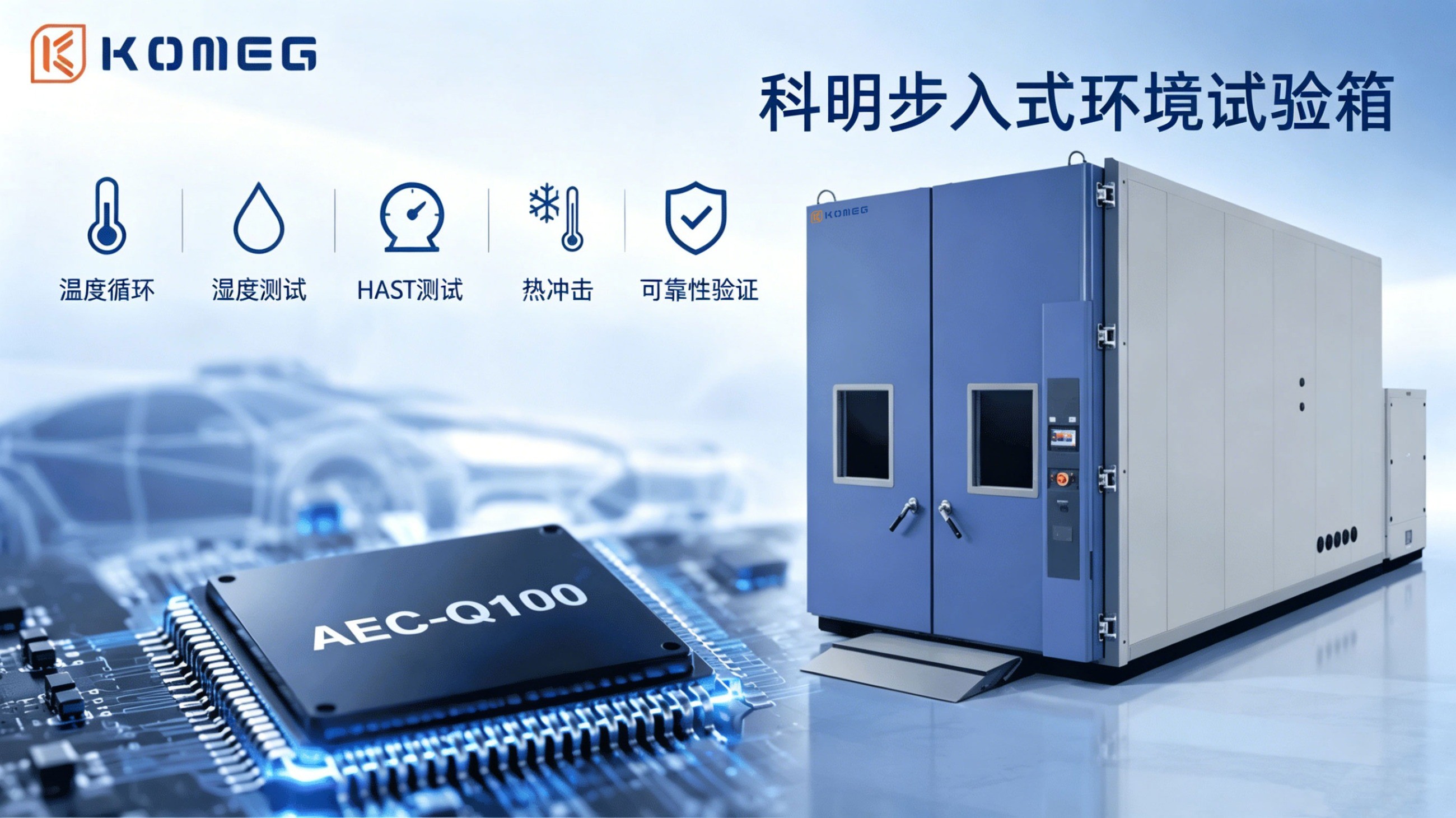

用于 AEC-Q100 測試的環境試驗箱

環境試驗箱是開展 AEC-Q100 認證測試的必備設備，常用類型包含多種規格，適配不同測試項目。

溫濕度試驗箱

適配 THB 測試、常規濕度可靠性測試、綜合氣候應力測試；核心性能要求：溫度控制平穩、濕度調節精準、腔體溫濕度均勻性良好。

熱循環試驗箱

模擬可控升降溫速率下的交替溫度變化；設備需配備高效制冷系統、PID 精準調控、優化風道循環結構。

熱沖擊試驗箱

采用獨立冷熱分區結構，實現極速溫度切換，多用于封裝應力加速測試。

HAST 試驗箱

可營造高壓、高溫、飽和濕度復合工況，滿足高端汽車半導體可靠性驗證需求。

精確溫度控制的重要性

溫度穩定性是 AEC-Q100 測試的關鍵指標，微小的溫度偏差，都會影響失效加速速率、測試可重復性及可靠性預估準確度。

用于半導體認證的環境試驗箱，需滿足溫度波動平穩、全域均勻性良好、響應速度靈敏、適合長期連續運行等條件。搭配先進 PID 控制系統與風道優化設計，可有效保障各項性能達標。

半導體可靠性測試中的氣流設計

風道結構設計直接決定腔體溫度均勻性與測試一致性。風道流通不暢，易形成局部熱點、應力分布不均，造成測試結果偏差。

現代環境試驗箱多采用 CFD 流體仿真優化風道循環，提升全域熱環境穩定性，在高密度批量半導體測試場景中，均勻工況條件尤為關鍵。

AEC-Q100 測試箱中的制冷系統

AEC-Q100 低溫測試工況，依賴性能穩定的制冷系統支撐，行業常采用級聯制冷架構，實現超低溫環境、熱工況穩定、快速降溫速率等需求。

制冷系統性能影響溫度恢復速度、升降溫速率精度及設備能耗表現，高性能制冷配置是保障汽車半導體認證測試穩定開展的基礎。

AEC-Q100 測試中常見失效機理

通過 AEC-Q100 環境應力測試，可排查多種半導體潛在失效問題：分層剝離、焊料開裂、器件腐蝕、電遷移現象、引線鍵合脫落、熱疲勞損傷、封裝形變、水汽滲透等。

借助加速應力測試，可幫助廠商優化半導體封裝結構設計，提升產品長期使用可靠性。

AEC-Q100 與電動汽車半導體可靠性

新能源汽車對半導體器件提出更高工況要求，車載電力電子器件常面臨高電流負荷、快速溫變、偏高工作溫度等條件。

AEC-Q100 認證對于碳化硅功率模塊、IGBT 模塊、電池管理 IC、充電系統、電機控制電子等器件，具備重要參考價值，環境測試艙也是驗證新能源汽車半導體耐久性能的核心設備。

汽車半導體可靠性測試的未來趨勢

伴隨汽車技術持續升級，AEC-Q100 測試要求也在逐步提升，行業呈現以下發展方向：車載智能處理器應用普及自動駕駛系統迭代升級新能源汽車電力電子技術進階高熱密度芯片規模化應用半導體封裝工藝持續優化冷熱循環測試工況更為嚴苛

環境測試設備也需同步技術升級，支撐下一代汽車半導體的可靠性認證需求。

總結

AEC-Q100 已是汽車半導體行業認可度較高的可靠性認證規范，環境應力測試是評判車載器件耐受嚴苛工況能力的核心環節。從溫度循環、熱沖擊，到 THB、HAST 等濕熱加速測試，專業環境試驗箱是保障汽車半導體認證測試精準、可重復開展的重要支撐。

隨著汽車電子產品功能升級與可靠性標準提升，適配 AEC-Q100 測試的高性能環境測試設備，在汽車半導體產業鏈中的應用價值持續提升。

有 AEC-Q100 測試需求的生產與檢測機構，在選用環境試驗箱時，可重點關注溫度控制精度、濕度穩定性、風道結構設計、制冷系統配置及長期運行表現，以此保障半導體可靠性驗證結果可靠，支撐汽車電子產品長期穩定工作。
