共封裝光學元件熱循環測試箱原理、功能及行業應用

隨著人工智能、云計算、超大規模數據中心和高性能網絡的持續發展,市場對高速、低能耗數據傳輸技術的需求快速增長。傳統電氣互連架構在超高帶寬計算場景中,逐漸逼近物理性能極限,難以支撐新一代通信設備的性能需求。
為應對這一挑戰,半導體與光通信行業正逐步推廣共封裝光學(CPO)技術。CPO 架構將光通信引擎與高性能專用集成電路(ASIC)直接集成在同一封裝或基板內,顯著縮短電信號傳輸路徑,提升帶寬密度、降低功耗并增強信號完整性。
然而,激光器、硅光子芯片、光纖陣列、先進基板與高功率芯片的異構集成,也帶來了復雜的熱可靠性與機械可靠性挑戰。材料間熱膨脹系數的微小差異,可能引發光學對準偏移、光纖耦合損耗、基板翹曲、焊料疲勞、分層及熱界面退化等問題,直接影響設備性能與長期穩定性。為驗證產品可靠性,制造商普遍采用熱循環測試方案,共封裝光學器件熱循環測試箱成為 CPO 產品驗證的關鍵設備。
本文將從工程應用視角,全面解讀 CPO 熱循環測試箱的定義、熱循環測試的必要性、設備工作原理、關鍵測試參數、失效機制及行業應用場景,為 CPO 產品可靠性驗證提供參考。
一、共封裝光學(CPO)技術概述
共封裝光學(CPO)是一種先進的封裝技術,將光學元件與電子元件緊密集成于同一組件中。與傳統可插拔光收發器不同,CPO 架構將光引擎直接部署在交換 ASIC 或處理器旁,大幅縮短信號傳輸距離。
典型 CPO 系統組成:
硅光子集成電路(PIC)
高性能開關專用集成電路
激光陣列
光調制器
光纖陣列單元(FAU)
高密度基板
導熱界面材料(TIMs)
CPO 架構的核心優勢:
降低電信號傳輸損耗
減少設備能耗
提升帶寬擴展能力
提高數據傳輸速率
降低信號延遲
優化能源利用效率
目前,CPO 技術已廣泛應用于人工智能服務器、超大規模數據中心、高性能計算系統、云基礎設施及 800G/1.6T 光通信平臺,成為下一代高速光互連的關鍵技術方向。
二、熱循環測試對 CPO 系統可靠性的重要性
盡管 CPO 架構具備顯著性能優勢,但其復雜的異構集成結構帶來了嚴峻的可靠性挑戰。CPO 組件包含多種熱膨脹系數(CTE)差異較大的材料,溫度變化過程中,不同材料的膨脹與收縮速率不一致,反復的熱應力會逐漸損傷封裝結構。
CPO 模塊實際運行中常面臨以下工況:
持續工作負荷波動
高熱密度環境
快速生熱與散熱過程
長周期連續運行
高頻率數據傳輸活動
若未經過充分的可靠性驗證,熱應力可能引發光耦合不穩定性、光纖排列偏移、封裝開裂、焊點疲勞、分層、熱阻增大及性能下降等問題。由于納米級的光學對準偏差都可能影響信號傳輸效率,熱可靠性測試成為 CPO 產品驗證的核心環節。

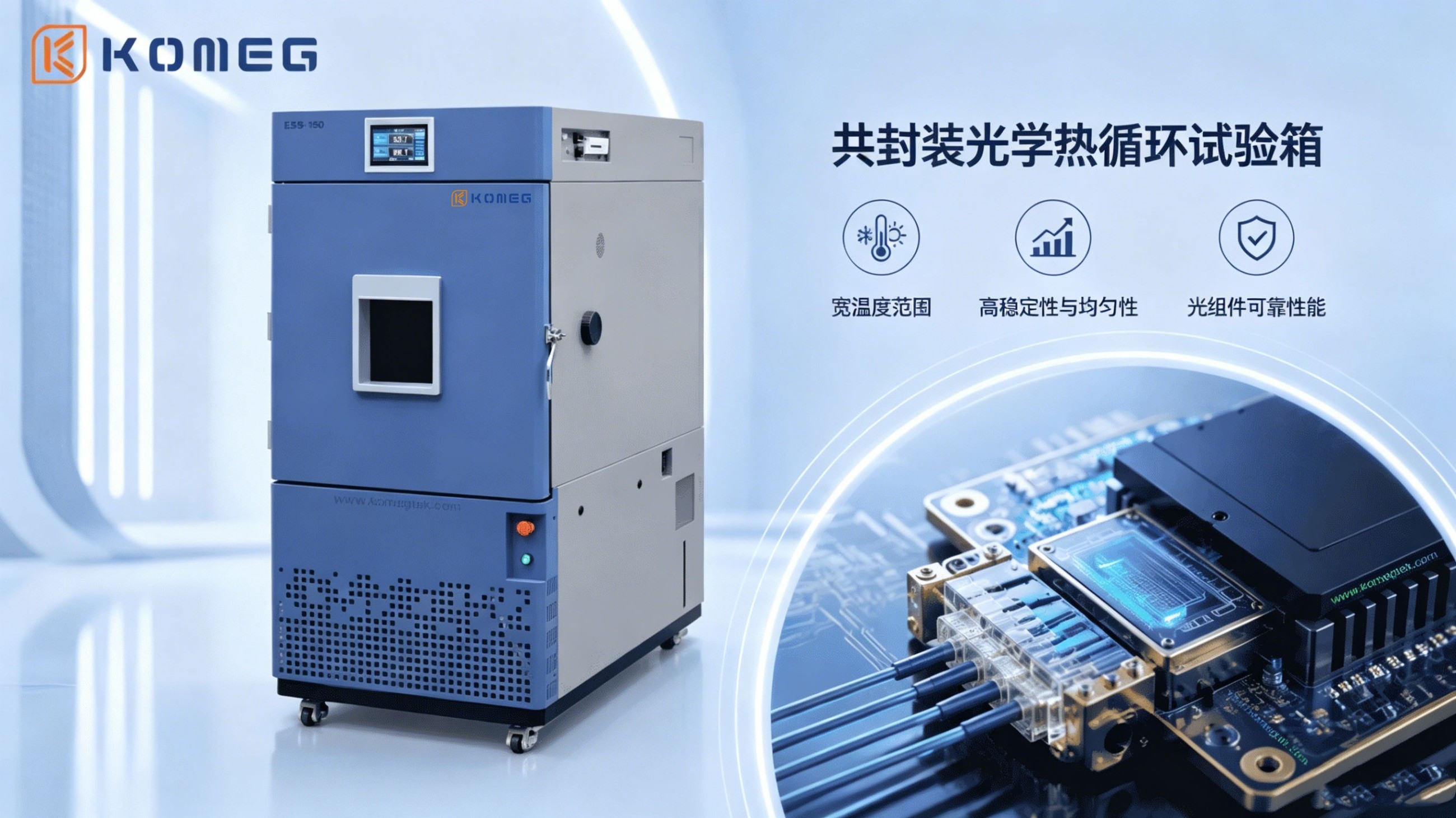

三、什么是共封裝光學器件熱循環測試箱?
共封裝光學器件熱循環測試箱,是一種可編程環境測試系統,專為模擬 CPO 組件實際運行中反復溫度應力條件而設計。設備通過將 CPO 組件暴露于受控高低溫循環中,加速熱應力老化過程,在短周期內評估光子與半導體封裝的長期可靠性。
測試過程中,設備在預設高低溫限值之間反復切換溫度,同時精準控制以下參數:
升降溫速率
高低溫停留時間
腔室溫度均勻性
氣流循環穩定性
溫度恢復性能
通過長期熱循環測試,工程師可分析反復熱脹冷縮對封裝完整性、光學性能及機械結構的影響,識別潛在失效風險。
四、熱循環測試的核心作用與常見失效機制
(一)熱循環測試的核心價值
熱循環是先進半導體封裝可靠性測試的關鍵項目,對于 CPO 系統而言,主要用于評估以下性能:
光學對準穩定性
封裝機械耐久性
互連結構可靠性
材料熱膨脹相容性
熱界面材料長期性能
反復的溫度變化會在封裝結構內部產生循環應力,長期作用下可能削弱材料界面,引發疲勞失效問題,幫助制造商在量產前識別潛在可靠性缺陷。
(二)熱循環過程中常見失效機制
光纖錯位:熱膨脹系數不匹配可能導致光纖陣列、光子芯片或連接器位置偏移,即使微小位移也會增加光插入損耗,降低通信效率。
基板翹曲:大型先進封裝基板在反復熱應力作用下易發生變形,影響光耦合精度、機械穩定性及焊點完整性,封裝尺寸越大,該問題越突出。
分層剝離:熱循環會削弱不同材料間的粘合界面,分層可能發生在芯片粘接層、底部填充材料、基板及熱界面層,導致熱性能與機械可靠性快速惡化。
焊點疲勞:反復熱脹冷縮會逐漸損傷 ASIC 互連、光引擎接口及電力輸送結構的焊點,嚴重時可能引發電氣或光學故障。
導熱界面材料(TIM)退化:熱循環可能導致 TIM 泵出、干裂或產生機械裂紋,增加熱阻,降低冷卻效率,加速芯片過熱老化。
五、CPO 熱循環測試的關鍵參數要求
(一)溫度范圍
CPO 測試常用溫度區間需根據產品標準與應用場景確定,典型范圍包括:
-40°C 至 +125°C
-55°C 至 +125°C
-65°C 至 +150°C極端溫度變化可加速材料應力老化,有效模擬產品多年運行的溫度環境。
(二)升降溫速率
升降溫速率是 CPO 測試的關鍵指標,常見速率包括 5°C / 分鐘、10°C / 分鐘、15°C / 分鐘。更快的速率會加劇熱應力,但溫度過沖或控制不穩定可能損傷敏感光子元件,因此設備需具備高精度溫控能力。
(三)溫度均勻性
溫度均勻性是光子可靠性測試的核心性能指標,腔室溫度分布不均會導致局部溫度梯度,引發材料膨脹不均、應力集中及光學對準偏移,影響測試結果一致性。因此,CPO 熱循環測試箱需具備以下條件:
優化的氣流循環系統
基于計算流體動力學(CFD)的氣流設計
穩定的全域熱分布
高精度 PID 控制系統
(四)氣流與制冷系統設計
氣流設計:氣流分布直接影響腔室熱穩定性,流通不暢易形成局部熱點或冷點,導致應力暴露不均。先進測試箱采用優化的空氣循環系統,保障高密度半導體、晶圓級及多模塊測試時的環境一致性。
制冷系統:低溫測試需穩定的制冷系統支撐,高性能 CPO 熱循環測試箱多采用級聯制冷架構,實現超低溫環境、快速降溫及穩定溫度恢復,保障測試重復性與設備長期運行可靠性。
(五)光學饋通與實時監測
與傳統半導體測試不同,CPO 可靠性驗證需在熱循環過程中進行實時光學監測。現代 CPO 測試箱可配備光纖饋通端口、光纖隔板及高速信號接口,支持實時監控光學插入損耗、信號完整性、通信穩定性及誤碼率(BER),評估器件在熱應力下的有源光學性能。
六、CPO 測試中的熱沖擊與熱循環對比
熱循環是 CPO 可靠性驗證的主流方案,部分嚴苛場景也會采用熱沖擊測試。熱沖擊試驗箱通過獨立冷熱區域實現極速溫度切換,與標準熱循環相比,可產生更劇烈的機械應力,加速材料疲勞、封裝開裂、光學對準應力及焊料劣化過程,雙區 / 三區空對空熱沖擊試驗箱常用于高端光子可靠性測試。
七、CPO 熱可靠性測試相關行業標準
CPO 測試通常參考半導體可靠性通用標準,包括:
JEDEC 熱循環測試標準
光模塊鑒定規范
半導體封裝可靠性協議
測試流程可能包含回流暴露、水分敏感預處理及長期環境應力模擬,測試后需評估光學損耗、機械變形、分層、信號穩定性及電氣性能,確保產品符合行業可靠性要求。
八、共封裝光學器件熱循環測試箱的行業應用
CPO 熱循環測試箱廣泛應用于先進半導體與光子學產業,核心應用場景包括:
人工智能數據中心基礎設施:AI 服務器高熱負荷環境對光通信系統可靠性要求極高,熱循環測試是設備驗證的關鍵環節。
硅光子學研發:硅光子集成電路需通過嚴格的熱可靠性驗證,保障長期運行穩定性。
高速光互連測試:800G/1.6T 通信系統對熱穩定性要求嚴苛,熱循環測試是產品定型的必要流程。
光模塊鑒定:制造商通過熱循環驗證光收發器的耐久性,確保產品滿足長期使用需求。
半導體封裝可靠性:先進異構集成技術需通過全面熱應力評估,驗證封裝結構的機械與熱穩定性。
九、CPO 可靠性測試的未來發展趨勢
隨著人工智能基礎設施與光通信技術的升級,CPO 產品對可靠性測試的要求持續提升,行業呈現以下發展方向:
高熱密度封裝技術普及
光互連速率進一步提升
大型異構封裝結構應用
設備功耗持續增加
硅光子架構復雜度提升
下一代熱循環測試箱需具備更快的升降溫速率、更高的溫度精度、優化的氣流工程、增強的光學監測集成及 AI 輔助預測診斷能力,支撐未來光子封裝技術的可靠性驗證。
總結
共封裝光學器件熱循環測試箱,是驗證先進光子與半導體封裝技術可靠性的關鍵環境測試設備。通過模擬反復熱應力條件,可幫助制造商在產品投入應用前識別潛在失效機制,為 CPO 產品的長期穩定性提供保障。
從光學對準穩定性、基板翹曲到焊料疲勞與熱界面退化,熱循環測試在確保人工智能數據中心、超大規模網絡系統及硅光子平臺可靠性方面發揮著重要作用。現代 CPO 熱循環測試箱需具備高精度溫控、優異的溫度均勻性、穩定的升降溫性能、先進的氣流設計、可靠的制冷系統及實時光學監測能力,才能滿足新一代光互連技術的驗證需求。
隨著光通信技術的高速發展,熱可靠性測試的重要性將持續凸顯,高性能環境測試設備將成為 CPO 產業發展的重要支撐。
