產品介紹
產品概述
電池?zé)峁芾碇崩錂C組的系統測試中，例如各種工況條件下的制冷量測試，冷媒進出口過冷度/過熱度測試，冷媒循環質量流量測試等，從而為電池?zé)峁芾碇崩錂C組開發提供可靠的數據支撐，提升直冷機組的性能，確保機組的穩定性和可靠性。
產品特性
本機組包含冷卻水恒溫系統和熱管理直冷機試驗測試系統。
冷卻水恒溫系統為直冷機側提供穩定的冷卻水，確保冷卻水水流量和溫度恒定，從而避免熱管理直冷機在測試過程中的冷凝壓力波動，保證數據準確性。
熱管理直冷機試驗測試系統采用焓差法測量電池在充放電過程時的熱負荷。本系統通過測量電池冷板進/出口端冷媒的壓力和溫度后分別計算兩端口處的焓值，同時在液管段處測量冷媒質量流量，最終計算得到電池模組充放電的實時熱負荷。
產品參數
型號
RAL7035
內箱尺寸
（mm）
寬W
1120
高H
1500
深D
1300
占地面積（m2）
約1.95m2
存儲環境溫度
-40℃～+70℃
工作環境溫度
-30℃～+55℃
工作環境??度
5%R.H～95%R.H
工作電壓
3P～AC380V/50Hz
制冷劑
R134a 直冷側
R410a 恒溫側
制冷量
10.8kW/Evap.=1℃，Cond.=52℃
14kW/Evap.=10℃，Cond.=52℃
冷卻液
50%乙二醇水溶液
電池循環水流量
85L/min@150kPa
目標水溫
15℃~50℃
噪音
≤75dB
防護等級
IPX5
氣密性
＜14g/a
控制器
科明7寸彩色觸摸屏智能控制器
*操作系統：科明KM-5166冷輸出版
保護裝置
超溫保護,壓縮機超壓,斷路、過載保護、風機過載保護、油壓保護、缺水保護、漏電保護
標準配件
觀察窗、電纜孔（φ100mm ，位于左側1個）、擋板、擋板架(2套)、箱內燈
選配件
以太網、記錄儀、特殊測試孔、特殊試樣架、增加的擋板
電源
AC380 ± 10% 50Hz 三相四線+地線
*注：各參數尺寸及外觀根據客戶要求量身定做
我們保留修改技術參數的權利
-
-

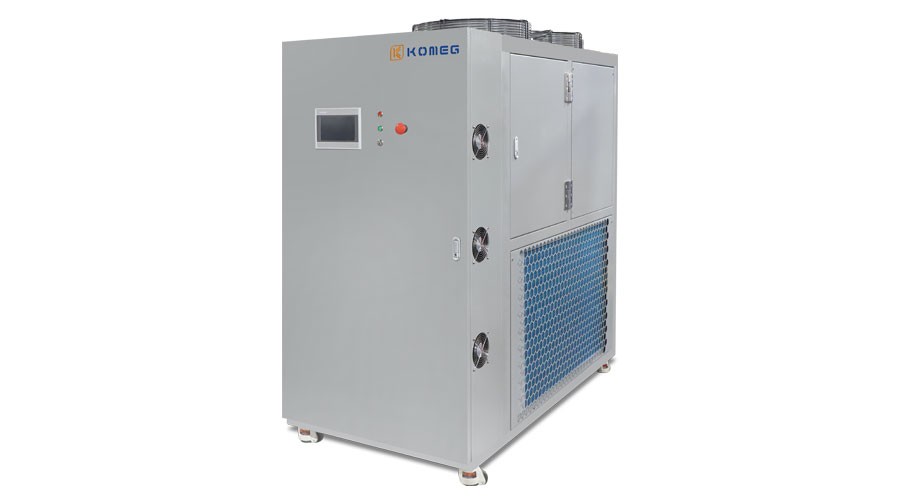

電池?zé)峁芾碇崩錂C
電池?zé)峁芾碇崩錂C組的系統測試中，例如各種工況條件下的制冷量測試，冷媒進出口過冷度/過熱度測試，冷媒循環質量流量測試等，從而為電池?zé)峁芾碇崩錂C組開發提供可靠的數據支撐，提升直冷機組的性能，確保機組的穩定性和可靠性。
- 型號： RAL7035
- 生產方式： 標準
- 品牌： KOMEG
- 產地： 廣東·松山湖
