當下各類產品需要在復雜多變的工況下保持穩定運行，行駛于顛簸路面的新能源汽車、遭遇氣流擾動的飛行器、經歷長途物流顛簸的電子元器件，振動環境是造成產品失效的常見誘因。為保障產品長期使用可靠性，制造企業會在新品投放市場前開展振動模擬測試，復刻實地使用過程中產生的機械應力。振動試驗箱可幫助研發人員觀測產品在單獨振動工況，或是溫濕度與振動疊加復合工況下的運行表現。本文完整講解振動試驗箱基礎概念、設備運行原理、通用檢測規范、各行業落地應用，以及挑選適配測試設備需要考量的各項維度。

1. 什么是振動試驗箱

振動試驗箱屬于專業環境模擬測試設備，可輸出可控規格的振動激勵，復刻產品運輸、整機運行、戶外服役過程中的機械振動環境。多數行業會同步開展溫度、濕度與振動復合測試，以此評估多重環境應力疊加后對產品性能帶來的影響，這類一體化集成設備常見命名分為三類：溫濕度振動復合試驗箱、組合式環境試驗箱、AGREE 綜合環境試驗艙（航空配套設備可靠性復合環境艙）。將氣候模擬與機械振動測試整合至同一臺設備，能夠更貼近產品真實服役工況，還原多因素同步作用下的老化與失效過程。

2. 開展振動可靠性測試的實際價值

機械振動長期作用會誘發多種產品失效問題：焊點出現裂紋、連接器松動脫落、導線疲勞斷裂、殼體產生結構性裂縫、元器件位移偏移、PCB 電路板受損、密封防護性能下降、各類緊固配件松脫。部分產品在常溫靜態檢測中功能正常，但經過運輸顛簸、車載持續振動、工業設備共振、航空高低空交替振動后，會提前出現各類故障。振動測試可在產品研發階段提前暴露結構、裝配、材料層面的薄弱點，優化產品設計方案，減少后期售后維護成本，提升成品長期穩定表現。

3. 振動試驗箱基礎運行原理

一套完整的復合振動測試系統分為兩大核心組成單元：第一部分為氣候環境腔體，負責調控測試空間內的高溫、低溫、周期性溫度循環、恒定濕度等環境參數；第二部分為電動振動激勵臺系統，可輸出預設曲線的振動激勵，包含正弦振動、隨機振動、機械沖擊、多模式復合振動四類工況。環境腔體配套集成在振動臺上方或與振動臺一體化組合，讓待測樣品同步承受溫度、濕度、振動多重應力。舉個例子，車載電控單元常規復合測試工況參考：溫度區間 - 40℃至 + 125℃，恒定濕度最高 95% RH，隨機振動頻率區間 10Hz–2000Hz，多變量同步疊加可高度還原車輛真實行駛環境。

4. 振動試驗箱主要設備分類

獨立單振動臺設備

該類機型僅可單獨開展振動激勵測試，多用于貨物運輸模擬、產品結構耐久度核驗。適配優勢：設備采購?fù)度脒m中，操作流程簡易，滿足基礎單一振動測試需求；適用局限：無法同步疊加溫濕度環境變量，和真實多因素工況存在一定差異。

溫濕度振動組合式環境試驗箱

設備整合溫度、濕度、振動三大測試功能于一體。適配優勢：模擬工況更貼合產品實際使用環境，縮短單批次完整測試周期，加速產品老化失效顯現，對產品長期可靠性預判更具參考價值；目前在汽車、航空配套、儲能電池、電子元器件行業應用范圍持續拓寬。

AGREE 綜合環境試驗艙

AGREE 試驗艙屬于復合環境測試設備，專門配套電動振動臺使用，同時維持高精度溫濕度調控能力。多用于產品資質認證、長期可靠性耐久測試、匹配各類行業環境標準檢測。

5. 通用振動可靠性檢測標準

各行業均出臺標準化振動測試流程，保障不同實驗室測試過程、數據結果具備統一可比性。

IEC 60068 系列：應用覆蓋面較廣的通用環境測試標準，細分三類常用振動相關規范：IEC 60068-2-6 正弦振動測試、IEC 60068-2-64 隨機振動測試、IEC 60068-2-27 機械沖擊測試，適配各類消費電子、工業電控設備；

RTCA DO-160：機載設備核心環境測試規范，廣泛用于商用航空整機、航空電子元器件檢測；

ISO 16750：專門針對車載電氣、電子零部件編制，覆蓋車輛行駛?cè)^(guò)程振動考核要求。

6. 振動試驗箱主流應用行業

汽車制造行業

車輛零部件長期承受路面持續振動，常規測試樣品包含整車電控單元、各類傳感器、線束連接器、動力電池系統、車載電力電子器件，通過振動復合測試核驗整車全生命周期耐久性能。

新能源汽車動力電池

電池模組與電池包需要同時承受路面持續振動、充放電溫升、環境高低溫變化，溫濕度 + 振動聯合測試可提前排查殼體結構缺陷、內部電路接觸故障。

航空配套行業

飛行器零部件會遭遇高空氣流擾動、起降沖擊、海拔溫差波動，振動復合環境測試可核驗關鍵機載設備長期運行穩定性。

半導體行業

芯片封裝器件在倉儲運輸、整機運行階段均會受到振動影響，測試用于驗證封裝殼體完整度、引線鍵合牢固程度、焊點耐久性能。

通信與工控設備

戶外基站、工業控制設備常年放置在復雜戶外環境，持續經受設備共振、運輸顛簸，振動復合測試可驗證設備長期運行穩定性。

7. 設備采購選型核心技術參數

挑選適配的振動測試設備，需要綜合評估以下關鍵指標：

溫度調控區間

寬溫區間機型可匹配更多行業檢測規范，市面主流規格分為 - 40℃至 + 150℃、-70℃至 + 180℃兩類。

濕度調控區間

針對復合環境測試場景，濕度調節能力同樣關鍵，常規可控區間 10% RH 至 98% RH。

振動輸出推力

振動臺推力需要匹配待測樣品總重量，市面常見規格為 20 千牛、35 千牛、50 千牛、70 千牛及更大推力機型。

振動頻率覆蓋范圍

頻率區間決定可模擬的振動環境類型，常規標準機型覆蓋 5Hz 至 2000Hz，高性能拓展機型最高可覆蓋 3000Hz 以上。

腔體內部容積

腔體空間需要預留待測產品、專用工裝夾具、布線管路、內部循環風道所需空間；電池包、航空大型組件等大件產品可選用非標定制大容積機型。

智能控制系統功能

現代化控制器需支持多段可編程測試程序、全程數據自動記錄、以太網局域網通訊、設備遠程在線監控、適配自動化實驗室數字化管控體系。

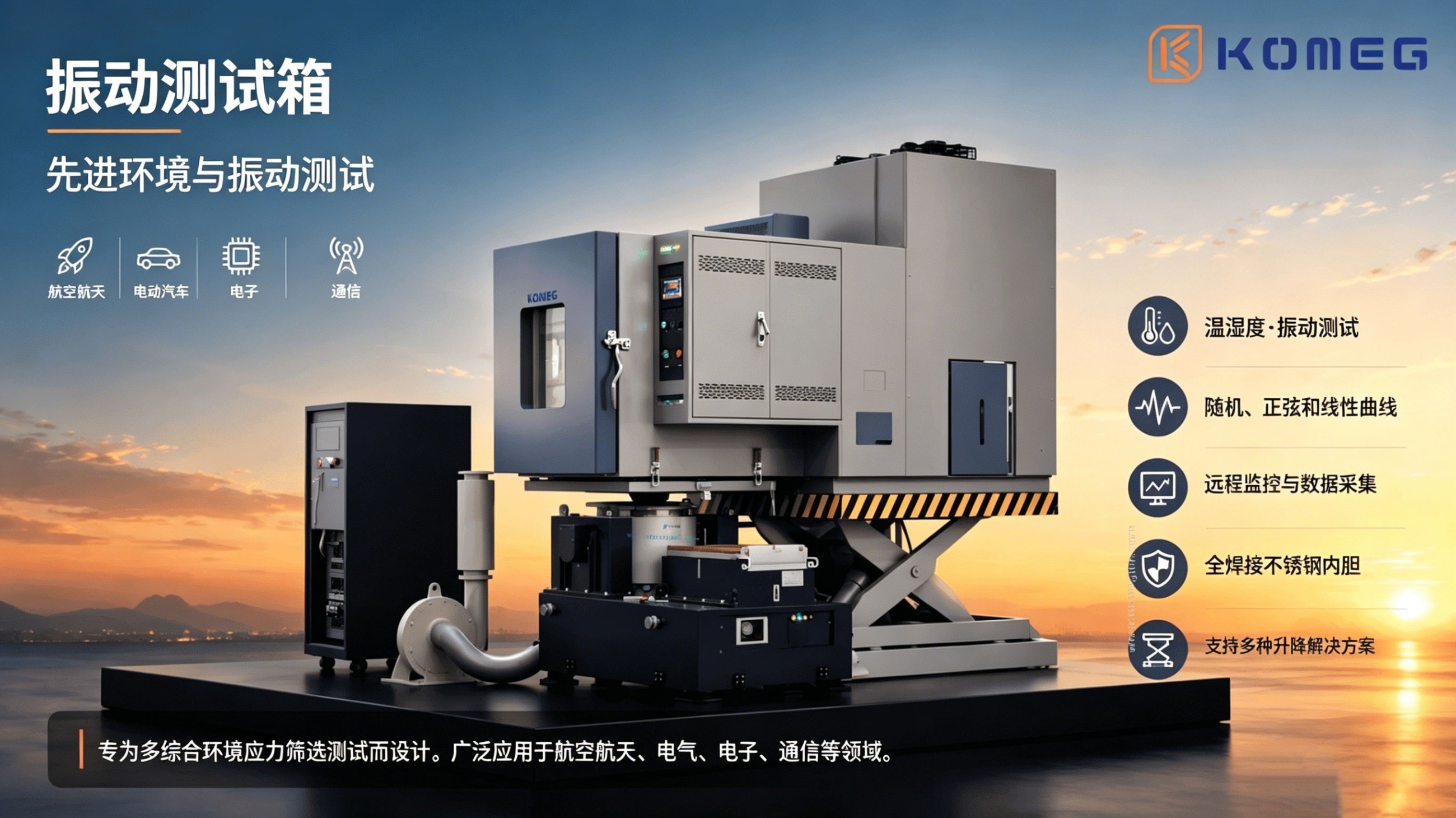

8. KOMEG 科明 AGREE 綜合環境試驗艙配套優勢

KOMEG 科明創立于 1990 年，三十余年專注環境可靠性測試設備研發制造，服務各地研發實驗室與制造企業質檢部門，旗下 AGREE 復合環境艙可滿足多行業嚴苛的溫濕度振動聯合測試需求。

寬泛環境調控區間：溫度覆蓋 - 70℃至 + 180℃，濕度可控范圍 10% RH 至 98% RH；

多型號振動臺適配兼容：設備腔體可搭配多款國產、進口電動振動激勵臺，根據測試工況靈活搭配；

穩定均衡的測試環境：內部循環風道經過優化設計，縮小腔體內各點位溫差、濕度差值，保障多樣品測試數據一致性；

可定制化工程方案：支持非標腔體容積、預留樣品引線端口、加寬可視觀察窗、自動化配套工裝、專屬安全防護結構調整；

多行業項目落地積累：設備交付至汽車電子、儲能鋰電、航空配套、通信設備、半導體加工等多領域企業實驗室。

9. 振動可靠性測試行業發展趨勢

伴隨各類電子產品、新能源設備結構復雜度持續提升，可靠性測試體系逐步向以下方向升級：多變量復合環境同步測試、加速耐久壽命驗證、數字化全程監測與數據分析、智能化自動管控試驗艙、動力電池全套可靠性驗證、航空設備全工況模擬測試。越來越多企業選用一體化 AGREE 復合環境艙，依托同步疊加溫濕度、振動應力的測試模式，還原貼近實地使用的工況，縮短新品可靠性驗證周期。

總結

振動測試是汽車、航空配套、電子元器件、儲能電池、通信工控設備等行業產品可靠性驗證的核心環節，振動試驗箱可模擬實地機械應力，在產品交付終端客戶前提前識別各類設計與工藝缺陷。采購振動測試設備時，研發與采購人員需要綜合評估設備溫濕度調控能力、振動輸出性能、腔體內部尺寸、行業標準適配性、長期售后技術支撐體系。針對需要開展全套復合環境可靠性驗證的企業，KOMEG 科明 AGREE 綜合環境試驗艙可整合溫度、濕度、振動三類測試功能為一體化設備，幫助制造企業縮短新品研發周期，提升成品品質與運行穩定表現。
