一、環境試驗箱氣流設計的核心意義

環境可靠性測試的核心前提，是腔體工作區內的環境參數均勻、穩定、可重復。氣流循環系統作為工況傳遞的核心載體，負責將經過加熱、制冷、加濕、除濕處理后的空氣，均勻輸送至腔體全域，實現熱量與水汽的均衡交換，保障每一處測試區域的工況統一。

氣流布局的合理性，貫穿整個測試流程，直接影響多項關鍵測試指標：實現腔體全域溫度均勻分布、弱化局部溫差偏差；維持動態濕度平衡，規避局部干濕失衡；提升升降溫響應效率，縮短工況達標與開門恢復時長；優化熱交換效率，降低設備無效能耗；統一批次測試環境，保障實驗數據可重復、可追溯；減少變溫、濕熱循環過程中的參數波動。

各類通用及行業專用環境測試標準，均對腔體環境均勻性、穩定性有明確要求，氣流設計缺陷引發的工況偏差，是導致測試結果失真、樣品復測返工、項目周期延長的常見隱性原因。

二、環境試驗箱氣流循環的基礎工作原理

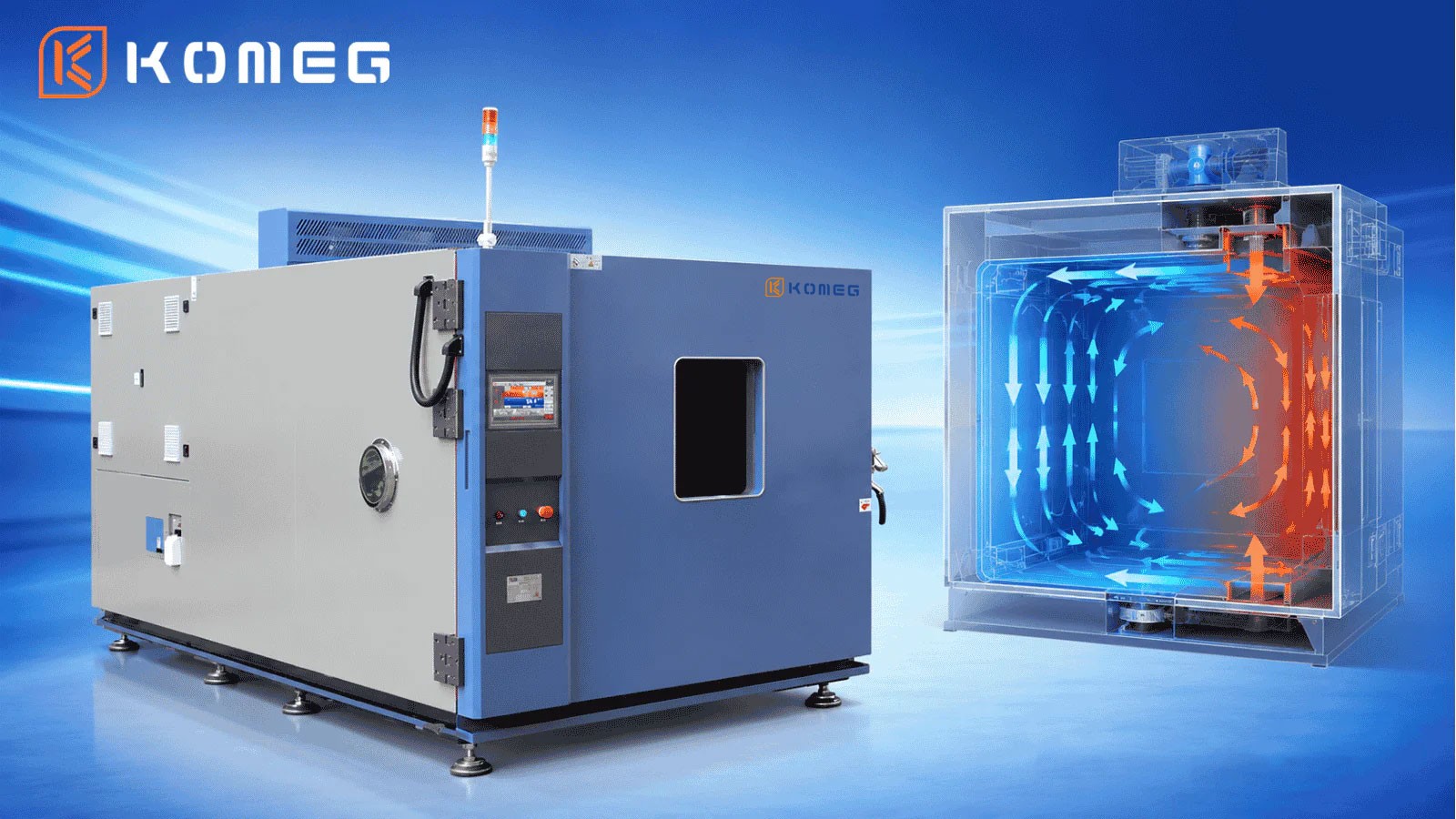

目前行業通用的環境試驗箱，普遍采用強制對流風道循環模式，構建閉環式空氣調節體系，整套系統由循環風機、進出風風道、導流結構、回風通道協同組成。

設備運行過程中，風機持續抽取腔體內部空氣，氣流依次經過加熱組件、制冷盤管、加濕或除濕模塊，完成溫度與濕度的精準調控；處理后的穩態氣流，通過專業導流風道均勻輸送至腔體工作區域，充分覆蓋測試樣品，完成熱量與水汽交換；隨后氣流從底部或側部回風結構回流至風道系統，持續往復循環，以此維持腔體內部溫濕度的動態平衡。

氣流循環效果受多重工程因素影響，包含風機風量與轉速匹配、風道結構造型、進出風口布局、腔體幾何尺寸、內部氣流阻力以及測試樣品負載狀態。科學的氣流設計，可有效規避氣流死角、湍流紊亂、氣流短路等問題，實現全域均衡送風。

三、氣流設計對試驗箱核心測試性能的影響

1、對溫度均勻性的影響

溫度均勻性是環境可靠性測試的基礎核心指標，也是氣流設計效果最直觀的體現。若風道布局單一、送風角度不合理、回風不暢，腔體內部會形成明顯冷熱分區：出風口周邊溫度貼合設定參數，腔體角落、樣品背部等氣流滯留區域溫差偏大；大體積樣品遮擋風道后，還會形成局部熱區或冷區。

對于鋰電池、車載傳感器、半導體精密元器件等溫度敏感型產品，小幅溫差即可造成樣品性能測試數據偏差，導致同批次測試結果離散、平行測試失效。優質的氣流循環系統，可實現腔體全域持續均衡換熱，弱化區域溫差，保障整腔溫度穩定統一。

2、對濕度控制穩定性的影響

濕度調控對氣流均勻度的敏感度，遠高于溫度調控。穩定的濕熱環境，依賴水汽隨氣流均勻擴散至腔體各個區域。氣流停滯、流速不均、局部湍流紊亂，會直接引發各類濕度異常問題，包括腔體局部濕度偏低、全域濕度升降響應遲緩、腔壁與樣品表面異常結露、濕度傳感器讀數波動失真等。

在高溫高濕存儲、溫濕度交變循環等嚴苛工況中，氣流失衡會打破腔體水汽平衡，出現局部結露、局部干燥的差異化狀態，無法滿足標準化濕熱測試要求，直接導致產品防潮、老化、耐候性測試結果失效。同時，氣流流速異常也會干擾濕度平衡，流速過低易造成濕氣滯留，流速過高會加速樣品與腔壁水分蒸發，引發濕度調控不穩。

3、對升降溫效率與工況恢復能力的影響

設備升降溫速率與工況恢復速度，核心取決于熱交換效率，而氣流是熱量傳遞的唯一載體。順暢均衡的氣流循環，可快速將冷量或熱量輸送至腔體全域，縮短參數達標時長；若氣流阻力大、送風滯后、循環不暢，熱交換效率大幅下降，會出現升降溫速率不達標、變溫過程波動偏大、開門取樣后工況恢復緩慢等問題。

在快速溫變測試、冷熱循環測試等對時效與穩定性要求較高的場景中，優化的氣流設計可有效提升溫控響應速度，維持變溫過程中的參數穩定，同時提升設備運行能效，減少無效能耗損耗。

4、對測試工況真實性與數據準確性的影響

腔體內部氣流風速需維持在合理區間，適配產品真實應用環境。風速過高會形成強風沖擊，改變樣品表面散熱、蒸發狀態，模擬出脫離自然環境的極端工況；風速過低則氣流動力不足，無法實現全域參數均衡調控，環境模擬真實性不足。

不同行業測試對氣流狀態有差異化要求：電子設備散熱測試、電池熱管理測試、材料干燥老化測試等場景，均需匹配對應的氣流參數。依據測試場景優化氣流速度與循環狀態，是保障工況貼合實際、測試數據精準有效的重要前提。

四、環境試驗箱四類常見氣流故障及成因

試驗箱多數溫濕度波動、測試數據異常問題，根源均為氣流系統設計缺陷或運行失衡，行業高頻氣流故障主要分為四類。

第一，氣流死角。腔體角落、樣品背部、密集負載間隙等區域空氣停滯、循環微弱，長期存在溫濕度偏差，是批次測試數據不一致的主要誘因。

第二，氣流短路。經過溫控、濕控處理的氣流，未充分流經核心工作區域便直接回流至回風通道，導致有效循環風量不足，腔體中心區域工況難以達標。

第三，湍流紊亂。風道結構不合理、風速配比失衡，造成內部氣流無序沖撞，引發傳感器數值頻繁波動，降低溫濕度控制精度，影響測試穩定性。

第四，定向直吹干擾。氣流集中直吹樣品表面，使樣品局部持續受冷、受熱或快速風干，脫離自然均勻應力狀態，導致測試工況失真，無法真實反映產品耐候性能。

五、測試樣品負載對氣流分布的干擾作用

試驗箱風道結構為固定設計，而測試樣品的體積、擺放密度、堆疊方式，會直接改變腔體內部氣流走向與循環效率。多數設備空載狀態下氣流均勻穩定，參數達標率高，但滿載、密集擺放樣品后，極易出現風道遮擋、氣流受阻、循環不暢等問題。

大體積電池模組、密集電路板組件、堆疊式材料樣品，會阻斷主氣流通道，形成大量局部死角，進而引發溫濕度不均、濕度穩定時間延長、開門恢復速度變慢等問題，導致多樣品同步測試時環境條件不一致，無法滿足平行測試規范。因此標準化測試作業中，規范樣品擺放間距、控制負載密度、預留風道間隙，是保障氣流均衡、測試合規的基礎操作。

六、步入式大型試驗箱氣流設計難點與優化方案

步入式環境試驗箱腔體容積更大，氣流調控難度遠高于常規立式、臺式試驗箱。單一送風結構難以覆蓋大空間全域，容易出現遠近端溫差梯度大、邊角濕度失衡、氣流分層、局部循環停滯等問題，對氣流系統設計的精細化要求更高。

針對大型腔體的優化方案，多采用多區域分布式送風、對稱式平衡回風結構，搭配多組變頻循環風機分區調控，通過精準配比各區域風量，消除大空間氣流分層與區域參數偏差，保障整腔溫濕度均勻穩定，可滿足整車、大型零部件、批量樣品的同步可靠性測試需求。

七、現代試驗箱主流氣流優化技術

隨著行業測試標準不斷細化，試驗箱氣流設計從傳統經驗式結構，升級為數字化精準優化方案，大幅規避先天設計缺陷。其中CFD計算流體動力學模擬技術應用最為廣泛，可在設備生產成型前，數字化模擬腔體全域氣流走向、風速分布、死角位置與湍流區域，提前優化風道造型、進出風口位置與風機參數，從源頭解決氣流失衡問題。

除此之外，多向均衡送風結構、漸變式低阻力風道設計、變頻調速循環風機、智能氣流聯動控制系統等技術，可根據高低溫、濕熱循環、快速溫變、滿載負載等不同工況，動態調節風量與風速，持續維持腔體氣流均衡，適配各類嚴苛測試場景。

八、各行業對試驗箱氣流設計的適配要求

不同領域的可靠性測試場景，對氣流均勻度、風速穩定性、工況一致性的要求存在明顯差異。半導體精密元器件測試，需要極低波動的穩態溫濕度環境，依托均衡氣流規避局部溫差與異常結露，保障精密器件性能驗證精準度。

動力電池與儲能電池測試中，穩定均勻的氣流可輔助樣品全域均衡散熱，規避局部積熱，提升熱失控風險監測、循環耐久性測試的準確性，讓工況模擬貼合電池真實使用、儲運環境。

汽車電子、車載傳感器、車身零部件測試，依靠穩定氣流循環保障高低溫、濕熱、溫變工況均勻統一，精準驗證產品在復雜車載環境下的耐久性能與穩定性。航空航天高端裝備測試對腔體全域參數一致性要求嚴苛，優質的氣流系統是滿足高端測試合規標準的必備條件。

九、設備選型評估氣流設計性能的關鍵維度

企業選購環境試驗箱時，不能僅參考溫度范圍、腔體容積等基礎參數，需重點核驗氣流系統綜合性能，以此保障長期測試精度與數據可靠性。核心評估維度包含：設備官方公示的溫濕度均勻性與波動度參數、風道循環結構與送風回風方式、空載與滿載工況下的性能差異、開門后的工況恢復速度、長期濕熱工況的濕度穩定性、設備防氣流死角與防短路的專項結構設計。

匹配自身測試工況、氣流設計科學合理的試驗箱，可有效降低測試誤差、減少復測成本、提升實驗室測試合規性，長期適配各類行業標準的研發與質檢需求。

十、總結

氣流設計是環境試驗箱極易被忽視，但決定整體測試性能與數據可信度的核心工程設計，直接影響設備溫濕度均勻性、工況穩定性、升降溫效率與測試重復性。科學的風道布局、均衡的氣流循環、精準的風速調控，能夠有效規避氣流死角、湍流紊亂、氣流短路、濕度失衡、局部結露等常見問題，適配新能源電池、汽車電子、半導體、航空航天等多行業的嚴苛可靠性測試場景。

在測試標準持續升級、產品可靠性要求不斷提升的行業背景下，以CFD數字化模擬、分區均衡送風、智能動態控風為核心的精細化氣流設計，已成為環境試驗設備性能迭代的重要方向，也是實驗室保障測試合規、提升測試效率、控制運維成本的核心基礎。
