隨著功率半導體、車載芯片、儲能控制芯片等產品迭代升級，半導體封裝工藝愈發精密，對結構強度、耐候性能、環境適應能力的要求持續提升。封裝環節作為芯片最后的防護屏障，一旦出現失效問題，會直接引發電路斷路、漏電、性能衰減、整機宕機等連鎖故障。

半導體封裝失效誘因復雜，涵蓋制程工藝、物料特性、儲存環境、工況應力、配套鋰電模組聯動環境等多重因素。想要精準解決問題，需要建立標準化失效分析流程，結合理化檢測、環境模擬試驗、應力復現測試等方式溯源根因。KOMEG 科明技術深耕環境可靠性測試領域，可提供全系列環境模擬試驗設備，同時依托電池防爆試驗箱，適配半導體 + 儲能電池集成模組的復合失效場景檢測，助力企業完善封裝品質管控體系。

常見半導體封裝主要失效類型

開展失效分析前，需先明確典型缺陷表現，便于定向排查：

1、封裝本體機械缺陷包括塑封開裂、封裝分層、引腳斷裂、膠體剝離、翹曲變形等，多由溫變應力、機械外力、固化工藝異常導致。

2、電性功能失效出現接觸不良、絕緣異常、漏電流增大、導通不穩定等問題，常見于鍵合脫落、焊層老化、封裝受潮氧化。

3、環境誘發老化失效長期高低溫循環、濕熱儲存、氣體腐蝕環境下，封裝材料性能逐步衰減，引發密封性下降、內部線路腐蝕失效。

4、集成模組聯動失效在鋰電控制板、儲能半導體模組中，搭配電池工況運行時，熱失控溫升、氣體侵蝕會間接加速半導體封裝老化，屬于復合型失效場景。

二、半導體封裝失效分析標準流程

1. 失效樣品信息收集與問題確認

先梳理基礎信息，縮小排查范圍：記錄產品型號、封裝形式、生產批次、使用工況、失效發生場景、使用時長；對比良品與不良品外觀差異，記錄故障現象、失效比例、不良分布規律，區分偶發失效與批量性制程問題。針對半導體與鋰電池集成類模組產品，還需同步記錄電池充放電工況、環境溫度變化數據，為后續復合環境復現測試提供依據。

2. 非破壞性外觀檢測

采用目視檢查、顯微觀察、X 射線無損探傷等方式，在不破壞樣品結構的前提下，排查表層缺陷：查看封裝膠體裂紋、引腳腐蝕、塑封氣泡、表面污漬；通過 X 光檢測內部鍵合線偏移、焊球空洞、芯片貼合異常等隱藏問題，優先鎖定直觀可見的結構缺陷。

3. 電性參數復測驗證

借助精密儀器測試絕緣電阻、導通性能、耐壓參數、靜態電流等指標，對比規格標準與良品數據，判斷失效屬于物理結構損壞，還是電氣性能劣化，為后續分析劃分方向。

4. 破壞性解剖與微觀分析

針對無損檢測無法定位的深層問題，開展開封解剖、研磨切片、金相分析，觀察內部界面分層、填料分布、芯片粘接狀態；結合掃描電鏡、能譜分析，排查材質劣化、雜質污染、腐蝕成分等微觀誘因。

5. 環境應力復現試驗（關鍵環節）

多數封裝隱性失效，無法通過靜態檢測發現，需要模擬儲存、運輸、實際使用的環境應力，復現故障現象。企業可借助KOMEG 科明全系列環境試驗設備，開展高低溫循環、濕熱老化、溫度沖擊、冷熱循環等加速試驗，模擬長期溫變、潮濕、溫差沖擊對封裝材料的影響，復現分層、開裂、密封性失效等問題。

針對車載儲能、鋰電控制半導體模組這類特殊產品，半導體與電池協同工作，環境工況更為復雜。KOMEG 科明電池防爆試驗箱可同步模擬電池高低溫充放電工況與密閉環境氛圍，復現電池微量氣體析出、局部溫升帶來的封裝加速老化問題，解決復合模組難以同步測試的痛點，完善集成產品的失效溯源。

三、半導體封裝失效核心誘因拆解

1、制程工藝管控偏差封裝固化溫度、固化時長參數不合理，膠體固化不充分；鍵合壓力、焊接溫度波動，造成內部應力殘留；注塑壓力不均，形成內部氣泡與內應力，后期受溫變影響逐步開裂。

2、封裝物料匹配性不足塑封料、底部填充膠、助焊劑等物料耐溫性、防潮性不達標，不同材質熱膨脹系數差異較大，長期溫變循環產生剪切應力，誘發分層開裂。

3、倉儲與生產環境管控不足車間濕度過高、倉儲防潮措施缺失，封裝器件吸濕受潮，回流焊高溫作用下出現爆米花效應，引發封裝鼓包、分層。

4、后期使用環境應力過載終端產品長期處于高低溫交替、高濕、密閉高溫環境，超出封裝材料耐受范圍，加速材料老化與結構失效。

四、基于 KOMEG 科明設備的改善與預防方案

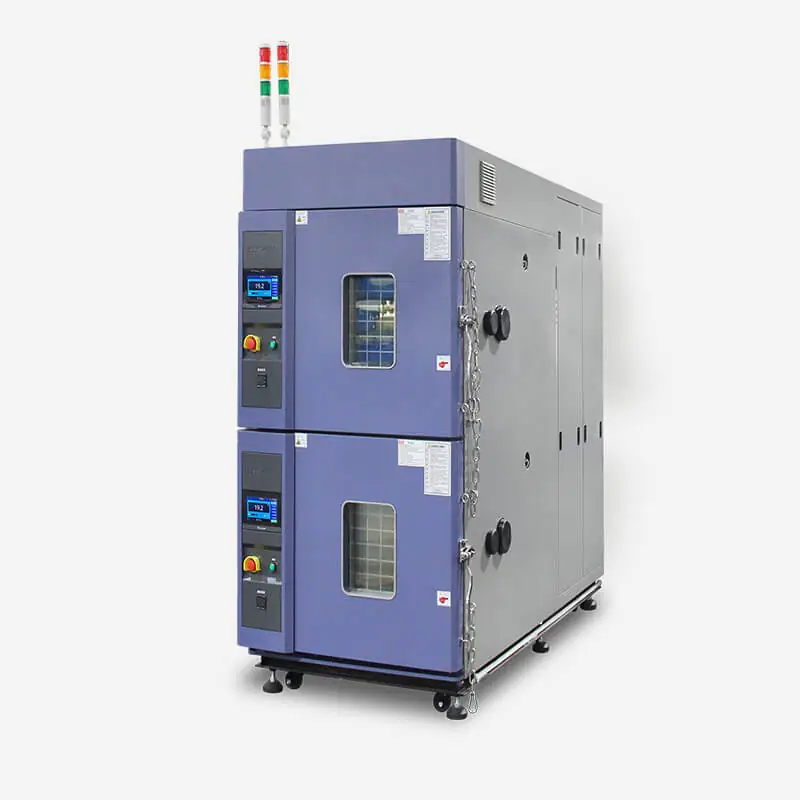

1、建立常態化環境可靠性驗證在量產前、物料更換、工藝改版階段，利用 KOMEG 科明高低溫試驗箱、濕熱試驗設備，完成封裝器件環境耐受驗證，提前識別材質與工藝短板，從源頭降低批量失效風險。

2、強化復合工況模組測試能力針對鋰電配套半導體、儲能控制芯片等集成產品，利用KOMEG 科明電池防爆試驗箱，模擬電池充放電 + 高低溫耦合工況，提前驗證半導體封裝在復雜熱環境、微量腐蝕氣體環境下的耐久表現，規避終端使用階段的聯動失效。

3、優化生產與倉儲環境標準規范車間溫濕度管控，增設防潮儲存物料，管控回流焊、固化制程參數，降低吸濕、內應力殘留等工藝類隱患。

4、完善失效數據庫與閉環改善將每次失效分析結論、試驗數據、改善措施統一歸檔，結合環境試驗結果持續優化封裝配方、工藝參數與物料選型，形成問題分析、改善、驗證、固化的閉環管理。

五、全文總結

半導體封裝失效分析是一套從現象排查、根因溯源、試驗復現到落地改善的完整體系，單純依靠外觀與電性檢測，難以發現環境應力、長期老化帶來的隱性缺陷。

KOMEG 科明技術憑借成熟的環境模擬研發實力，既能滿足常規半導體單品類高低溫、濕熱、溫變老化等可靠性測試需求，又可依托電池防爆試驗箱，適配半導體與儲能電池集成模組的復合工況失效驗證，幫助企業精準定位封裝失效根因，優化制程工藝、物料選型與環境管控標準，持續提升半導體封裝產品的穩定性與使用壽命，為電子制造行業品質升級提供可靠設備支撐。
